Photo-gallery: Nullodi |
|

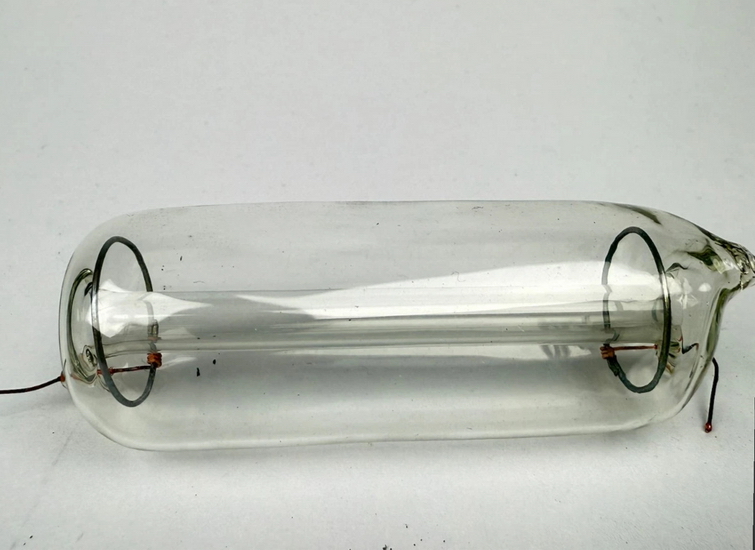

LG 71
Nullodo
(prototipo con elettrodi di accensione) |
 |
||||

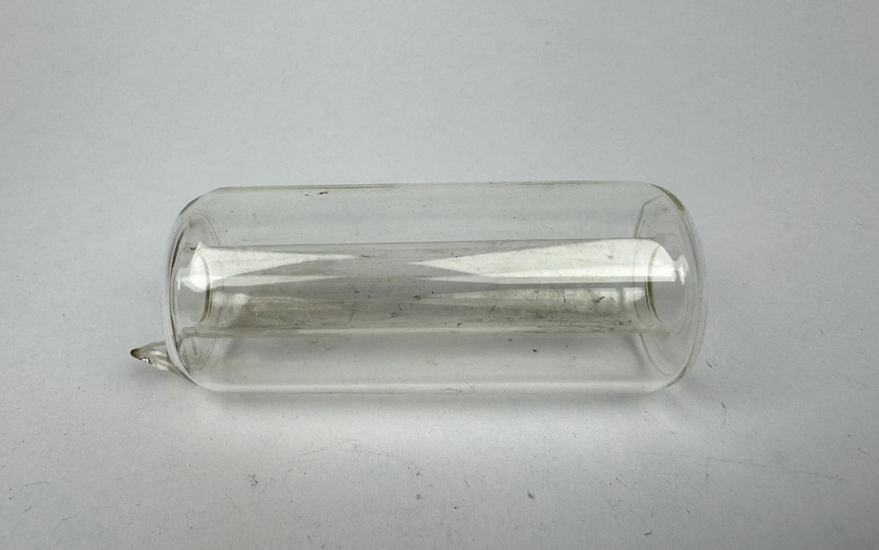

| LG 71 Nullodo |
 |
||||
| LG 71 Nullodo con flangia di supporto |
 |

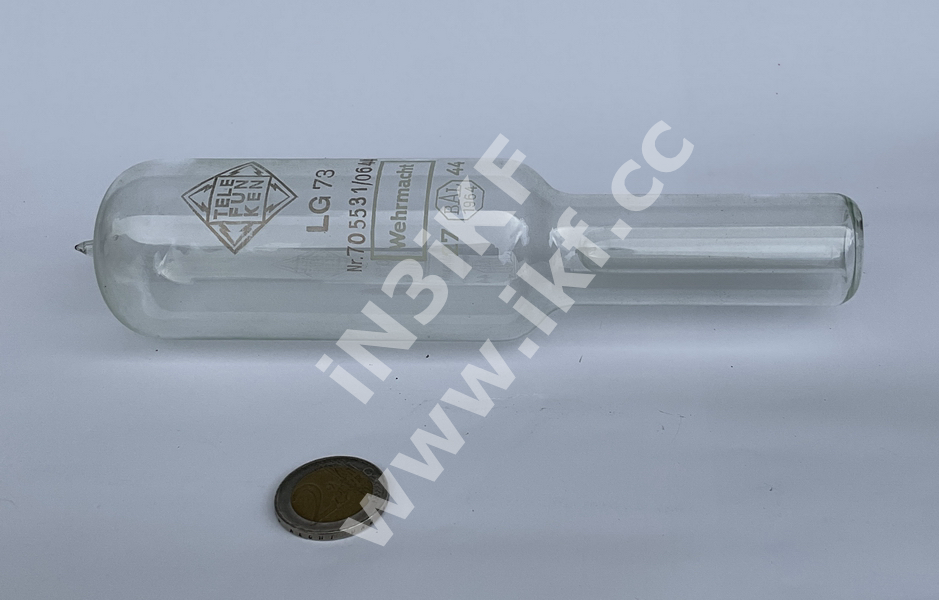

||||
| LG 73 Nullodo |
 |
||||
| LG 75 Nullodo |
 |
||||
| LG 75 s Nullodo con una schermatura interna |
 |
||||
| LG 76 Nullodo con elettrodo di accensione |
 |
||||
| LG 77 Nullodo con la schermatura esterna |
 |
 |
 |
||
| Cosa è un NULLODO ? |
I nullodi sono tubi a scarica di gas che utilizzano la ionizzazione del gas entrocontenuto per creare un cortocircuito. In caso di trasmissione e ricezione simultanee sulla stessa frequenza, il ricevitore rischia di danneggiarsi a causa di un sovraccarico eccessivo, se trasmette e riceve contemporaneamente, soprattutto se collegato alla stessa antenna. I nullodi erano utilizzati principalmente nei sistemi di radiolocalizzazione e nei radar, dove fungevano da dispositivo di blocco. Un tubo di blocco ad alta frequenza riempito di gas (nullodo, o anche "tubo di blocco" nella grafia più vecchia) può prevenire efficacemente le interferenze fra trasmettitore e ricevitore. Il nullodo funge essenzialmente da ponte di collegamento all'ingresso del ricevitore. Se arriva un segnale eccessivamente forte, questo segnale ionizza praticamente all'istante il gas contenuto nel nullodo, ed il segnale ad alta frequenza viene cortocircuitato, e così non riesce praticamente a raggiungere l'ingresso del ricevitore. In realtà, il nullodo, una volta acceso e "mantenuto acceso", rappresenta un meccanismo di commutazione a basso consumo energetico per i percorsi di guida d'onda sintonizzati esistenti, in modo che la maggior parte dell'energia RF venga riflessa verso l'antenna trasmittente poco prima di raggiungere l'ingresso del ricevitore, e quindi non venga "sprecata" nel nullodo. Si tratta quindi, più che di un limitatore di sovratensione senza contatto, di un interruttore ad azionamento automatico. Il nome "nullodo" deriva dal fatto che la maggior parte dei nullodi non ha elettrodi: il nullodo è semplicemente un recipiente di vetro riempito di gas; altri modelli contengono anche parti metalliche o veri e propri elettrodi. Un nullodo si distingue in base alla tensione di funzionamento (ad esempio, 15 A, 150 V), alla tensione di accensione (ad esempio, 250 V), al tempo di blocco (ad esempio, 0,6 km = 2 microsecondi), spesso anche alla frequenza di risonanza e alla durata (ad esempio, "a 30 A e un ciclo di lavoro di 1:200 = 1200 ore"). L'esempio si riferisce al nullodo Telefunken LG71 (documentazione tecnica). Il nullodo LG75 è mostrato e presenta una metallizzazione esterna. La sua tensione di funzionamento è di 75 V, la tensione di accensione di 200 V e il tempo di blocco di 1 km. Entrambi i tubi sono lunghi circa 70 mm, hanno un diametro di 30 mm e la tipica punta che poi sarebbe il codolo di svuotamento. Questa forma è anche chiamata toroidale, sebbene non sia del tutto precisa, in quanto è allungata, ed è utilizzata per i cavi coassiali. La forma è detta toroidale perché il tubo, come un tubo dell'acqua, ha essenzialmente solo un involucro (attorno al "foro" nell'LG71, ad esempio, ha un diametro di 11 mm. Il nullodo è semplicemente innestato sulla guida d'onda. Tuttavia, in alcuni nullodi, il foro non è continuo ma solo per circa metà della lunghezza del tubo, il quale è utilizzato come terminazione (per esempio, nel nullodo LG 73). In inglese, i nullodi sono chiamati "TR tubes" o "transmit-receive-switch tubes". Ad esempio, con raffreddamento forzato, il nullodo Ekco CV193 raggiunge una potenza di picco dell'impulso di 500 kW. (Testo tratto da Radiomuseum, e liberamente modificato) (Fonte: https://www.radiomuseum.org/forum/nullode_roehre_ohne_elektroden_gasgefuellte_nulloden.html?language_id=4) |
